一、冷庫保溫系統工程設計

1.1 設計依據

1、甲方提供的建筑圖紙及結構圖紙；

2、《冷庫設計規范》GB50072-2010

3、《硬質聚氨酯泡沫塑料（PU）用于冷庫保溫施工技術規程》（試行）；

4、甲方的相關技術要求；

1.2 高溫庫設計參數

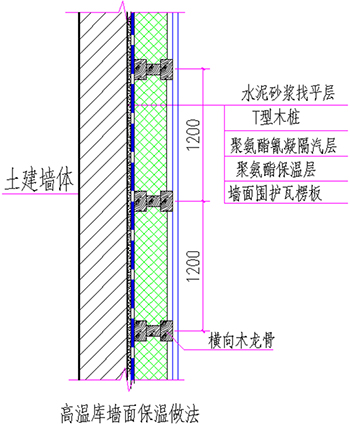

1、墻面：0.2mm厚聚氨酯氰凝隔汽層，分兩遍噴涂+100mm厚聚氨酯保溫層分層噴涂，內埋防腐木龍骨+0.5mm彩鋼板外護；

1.3 低溫庫設計參數

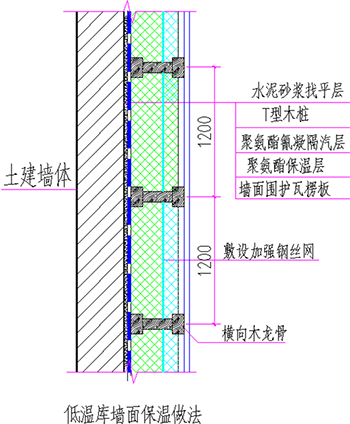

1、墻面：0.2mm厚聚氨酯氰凝隔汽層，分兩遍噴涂+200mm厚聚氨酯保溫層分層噴涂，內埋防腐木龍骨+0.5mm彩鋼板外護；

1.4主要材料技術參數

1、噴涂聚氨酯硬泡（用于墻面）

容重：≥37Kg/m3 ，導熱系數：≤0.022W/MK，抗壓強度：≥150Kpa，尺寸穩定性：R≤3%，吸水率：≤4%，氧指數：≥26%，符合《GB8624-2012》中規定的B2級要求；

說明：根據GB50072-2010《冷庫設計規范》4.3.1，GB50016-2014《建筑設計防火規范》6.2.8要求：“冷庫、低溫環境生產場所采用泡沫塑料做內絕熱層時，絕熱層的阻燃性能應不低于B1級，且絕熱層的表面應采用不燃材料進行防護”。但從目前市場的使用情況來看，B2級產品依然是主流產品，其阻燃性能達到氧指數26%時即可做到離火自熄。所以一旦出現火情不會蔓延成災。故從造價的角度來看，我司推薦使用B2級產品，在后期的消防驗收過程中，如需要我司將無償為甲方提供B1級樣塊及檢測報告；

2、防腐木龍骨：30*40防腐木龍骨；

3、瓦楞板：0.5mm上海寶鋼；

二、冷庫保溫系統工程施工工藝

2.1 墻面保溫工藝

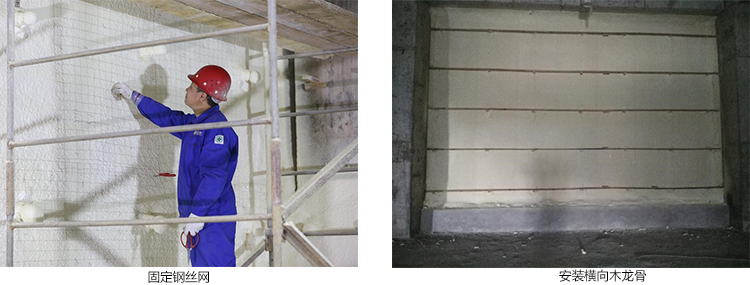

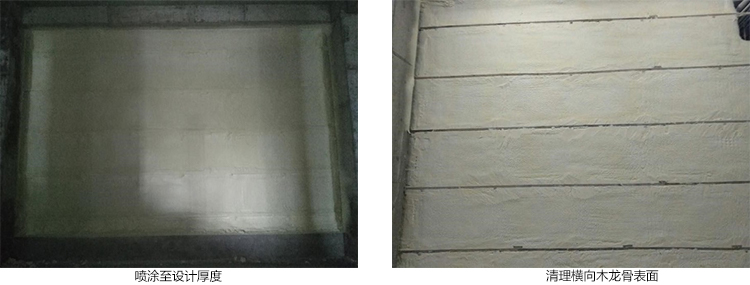

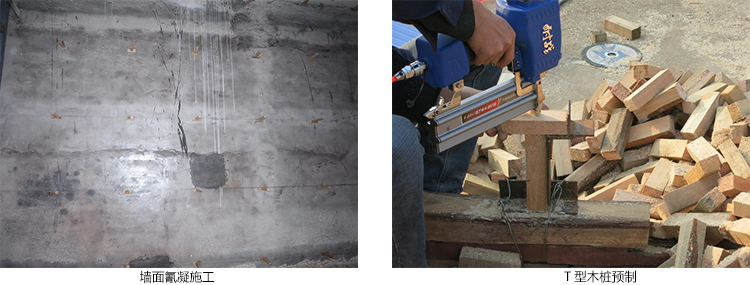

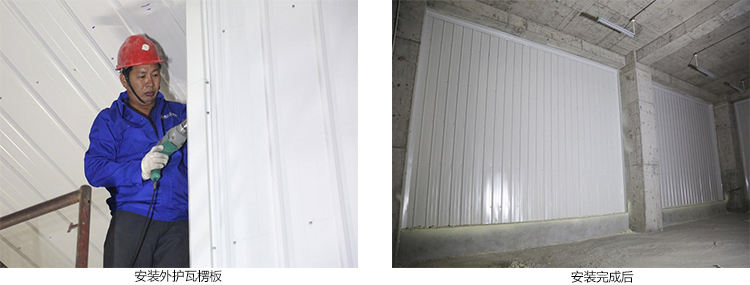

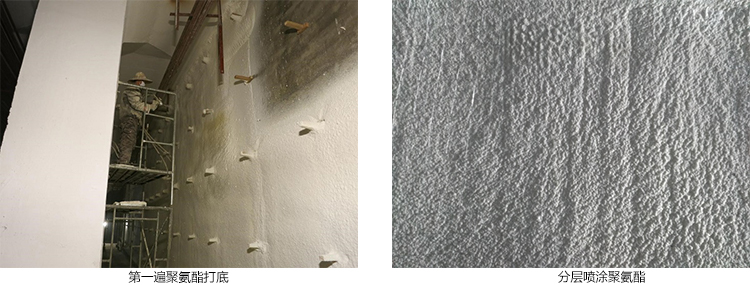

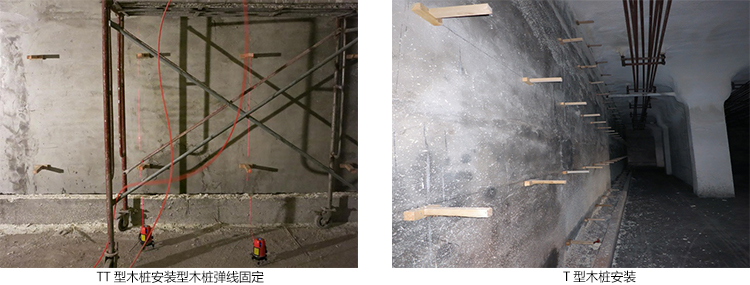

墻面清理→噴涂氰凝防潮隔汽層,分兩遍噴涂，成膜厚度不低于0.2mm→安裝T型樁→噴涂第一遍聚氨酯5mm左右（打底）→噴涂聚氨酯至距設計厚度70mm→掛鐵絲網（低溫庫需掛網）→安裝橫向主龍骨→分層噴涂聚氨酯至設計厚度（每層厚度為20-30mm）→用不銹鋼自攻螺絲安裝彩鋼板外護→驗收；具體示意圖如下：
