CO2作為載冷劑用于主制冷循環的二次回路，與常規的載冷劑系統最大的區別在于CO2是相變載冷，CO2通過自身的物態變化完成冷量的輸送過程，因此其在傳遞同等冷量的前提下，所需要的循環量很小，遠小于常規的載冷劑系統；
CO2作為載冷劑不存在系統管路腐蝕的問題，解決了傳統載冷劑系統在運行可靠性方面的最大隱患。

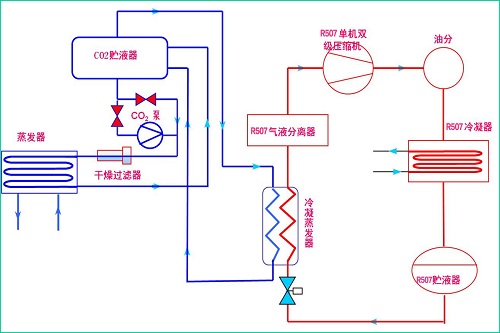

1、CO2作為載冷劑的系統流程圖
2、CO2作為載冷劑的優點
? 黏度低
? 換熱COP高
? 比熱大
? 流量小
? 確保冷間的換熱溫差小于5度
? 結霜少，減少?zèng)_霜次數
|
載冷劑 |
粘度 |
密度 |
比熱 |
流量 |
泵電機 |
管徑 |
|
mPa?s |
kg/m3 |
kcal/Kkg |
m3/hr |
kW |
A |
|
|
氯化鈣鹽CaCl2 |
21.1 |
1313 |
0.629 |
48.2 |
11 |
125 |
|
甲酸(FP-40) |
9.38 |
1375 |
0.624 |
46.4 |
7.5 |
125 |
|
CO2 |
0.166 |
1066 |
71.43 |
1.6 |
1.1 |
25/32 |

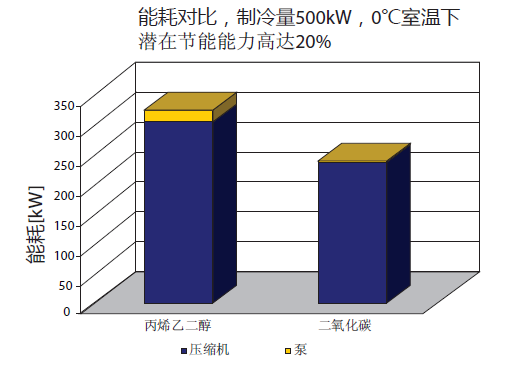

3、與乙二醇的能耗對比
溫度越低，節能效果越明顯
4、CO2作為載冷劑的制冷系統設備
CO2載冷劑系統主要由R507制冷壓縮機組、R507輔機、R507輔機、電氣控制四部分構成
R507輔機一般包括下列設備：冷凝器、貯液器、節流裝置等
CO2輔機一般包括下列設備：冷凝蒸發器、貯液器、干燥過濾器、CO2泵等
冷凝蒸發器R507側蒸發為虹吸式，包含R507氣液分離器
5、主要設備及工程材質表
1）蒸發器
|
型式 |
設計壓力Mpa |
換熱管、翅片材質 |
|
空氣冷卻器/單凍機 |
4.0 |
不銹鋼管鋁片 |
2）低溫系統管道
? 不銹鋼管S30408-GB/T14976
? 承壓不小于4.0Mpa。
3）閥門
? CO2專用閥門，
? 設計壓力不小于5.0Mpa，
? 適用溫度范圍：-60~150℃。
