產品介紹
隨著制冷系統的應用范圍越來越廣,要求達到的蒸發溫度也越來越低。當所需的蒸發溫度低到一定程度時,采用單一制冷劑的兩級壓縮循環就會受到限制。復疊式制冷循環由于采用了低溫和中溫兩種不同的制冷劑,很好地解決了上述矛盾。
復疊制冷系統廣泛用于冷凍、冷藏加工方面(主要是金槍魚的冷凍、冷藏和加工)和化工工藝、醫藥(用于迅速冷卻、帶走化學反應的反應熱的場合以及醫藥等貴重藥類的低溫保藏)等多個行業,為工藝?yán)鋮s提供所需冷源。
系統簡介
兩個單級或單機雙級壓縮機組組成的復疊式制冷循環由高溫級和低溫級兩部分組成。高溫級使用中溫制冷劑,低溫級使用低溫制冷劑。高、低溫級各自成為一個使用單一制冷劑的制冷系統,其中高溫級系統中制冷劑的蒸發用來使低溫級制冷機排出的制冷劑氣體冷凝,用一個冷凝蒸發器將高、低溫級兩部分聯系起來,它既是低溫級的冷凝器,又是高溫級的蒸發器。低溫級制冷劑吸收的熱量傳給高溫級的制冷劑,而高溫級的制冷劑將熱量傳給環境介質。
復疊制冷系統主要以開啟螺桿制冷壓縮機為主機,以 R22、R23 為制冷工質。機組適用于多種工況,蒸發溫度可以在 -55 ~ -85℃之間變動。

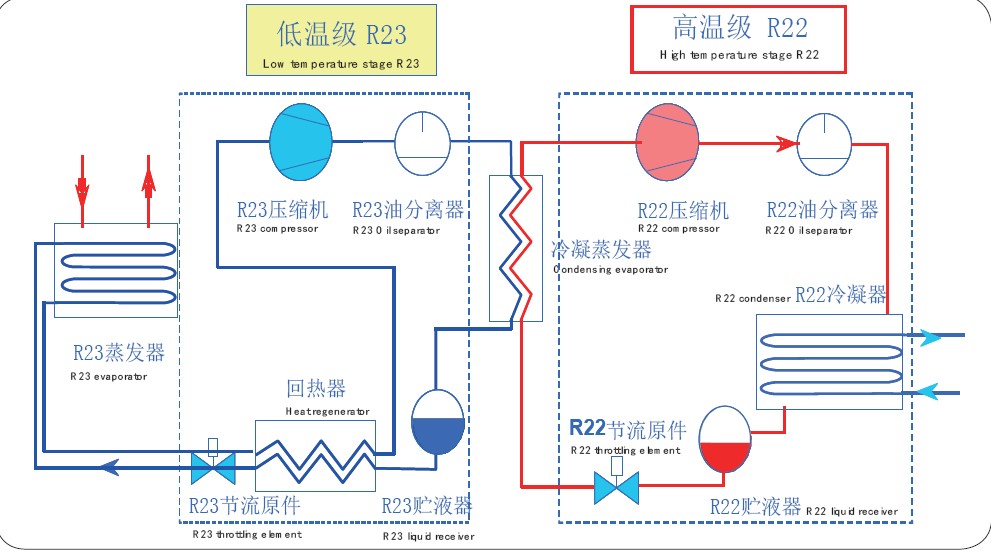

流程簡圖
產品特點
●復疊制冷系統由高溫機組、低溫機組、電氣控制三部分構成。高溫機組和低溫機組可以安裝在一個公共底座上,也可以分別安裝在不同的底座上,組合靈活、占地面積小。
●壓縮機組采用榮獲國家科技進步二等獎的 LG 系列螺桿壓縮機;壓縮機轉子型線為第四代國際最先進的雙邊非對稱全圓弧包絡型線,數控磨削加工,精度高。根據具體工況配置電機,可獲取最大能耗比,零部件精度高,使壓縮機運行噪音低、振動小、壽命長。油分離器效率高,分油效率達到 99.999%。采用具有國家發明專利的油分離器,分油效果好;采用高效專利技術的換熱管,保證油冷的換熱溫差。
●冷凝蒸發器采用板式換熱器,換熱效果好,低溫工質貯存量少,采用不銹鋼材料制作,耐腐蝕、耐低溫、耐高壓、安全可靠。
●低溫回?zé)崞鳉んw由不銹鋼材料制作,換熱管換熱效率高、占用體積小。
●設有膨脹容器,可實現系統壓力超高時電磁閥和機械排放雙重功效。
●控制閥門采用 DANFOSS 控制原件,機組采用 PLC 作為控制核心,靈敏、安全、可靠。
●整個系統采用自動化運行,可根據設定的蒸發溫度自動開停機。
●機組運轉平穩、振動小、噪音低、安全可靠
